Suministro de Agua potable

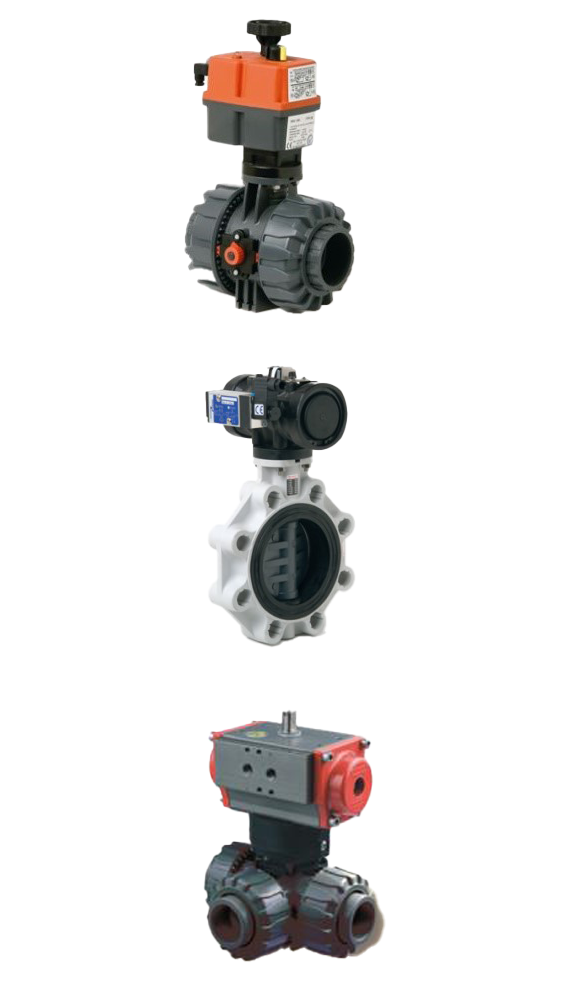

Válvulas motorizadas

En PVC-U

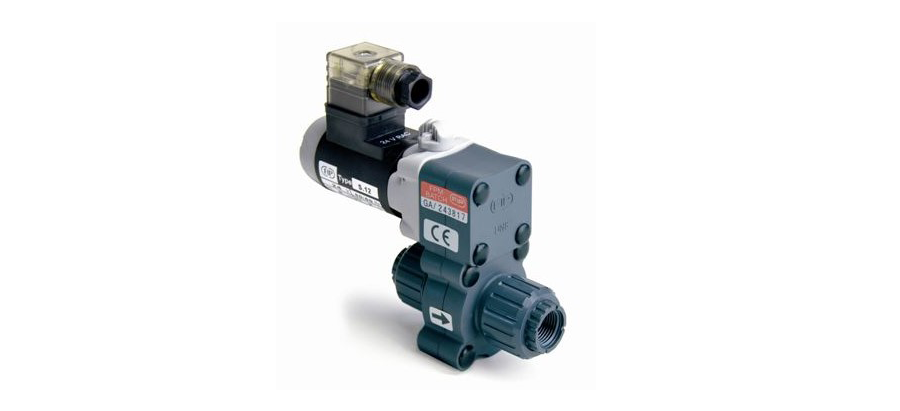

Cuerpo de la válvula, juntas y parte externa en material plástico. Ninguna parte metálica en contacto con el fluido o con el ambiente externo. Accesorios de serie: comando manual e indicador luminoso. Fiabilidad y durabilidad gracias a la simplicidad de su principio de funcionamiento. Se pueden instalar en cualquier posición respetando la dirección del fluido. Posiblemente una de las mejores válvulas del mercado. Principio de funcionamiento: obturador. Cuerpo en PVC-U y juntas en EPDM o FPM. Tiempo de cierre y apertura: 20 ms. Función de comando NC (normalmente cerrada).

Actuadores eléctricos:
suministramos de forma estándar el modelo J+J.

Características técnicas principales: control térmico de temperatura, multivoltaje, control eléctrico del par, mando manual de emergencia, control visual de operación, 2 contactos adicionales.

Accesorios opcionales: posicionador digital 4-20 mA, sistema de seguridad BSR. Otras opciones consultar.

Actuadores neumáticos: suministramos indistintamente actuadores CH-AIR o PRISMA.

CH-AIR.
Características técnicas principales:

Alimentación: Aire comprimido filtrado, seco o lubrificado, presión mínima 1 bar, presión máxima 10 bar. Lubrificación realizada en fábrica y garantizada para un mínimo de 1.000.000 de maniobras. Acabado de la superficie interior del cuerpo (Ra 0,4-0,6 um) para reducir al mínimo la fricción y maximizar la vida del actuador. Patines deslizantes en material de bajo coeficiente de fricción (LAT LUB) para evitar el contacto metal-metal, fácilmente reemplazables para su mantenimiento. Doble taladrado inferior para el anclaje y centraje de la válvula según norma ISO 5211 y DIN 3337. Conexión inferior eje cuadrado hembra según norma ISO 5211/DIN 333 para montaje a 45° o 90° indistintamente. Montaje directo electroválvula según norma NAMUR. Montaje accesorios según norma NAMUR VDI/VDE 3845. Temperatura de trabajo: de -20°C a 80°C. Protección externa cuerpo: Anodizado Duro. 500 horas Cámara Niebla salina según ASTM B117-73. Protección externa tapas: Recubrimiento Epoxy-Poliéster. Limitador de carrera a la apertura y al cierre. Control de funcionamiento y estanquidad 100% a través de sistema electrónico con certificación individual. Pueden ser equipados con finales de carrera, electroválvulas, posicionadores y mando manual por volante o reductor desembragable.

PRISMA.
Características técnicas principales:

Diseño especial para válvulas de plástico o cristal. Ligeros de peso y muy resistentes a la corrosión. Exentos de silicona. Temperatura normal de funcionamiento: -32ºC hasta 90ºC. Modelos de simple y doble efecto, con pares de 17 Nm a 165 Nm a 6 bar. Pueden ser accionados con aire, agua o fluido no agresivo hasta 8 bar de presión. Aptos para instalaciones marinas y subacuáticas. – Normas de construcción: ISO-5211, DIN-3337, VDE-3845, NAMUR. Los Actuadores Neumáticos cumplen los requisitos aplicables a la Directiva DEP 97-23-CE y a la Directiva ATEX 94-9-CE. Pueden ser equipados con finales de carrera, electroválvulas, posicionadores y mando manual por volante o reductor desembragable.

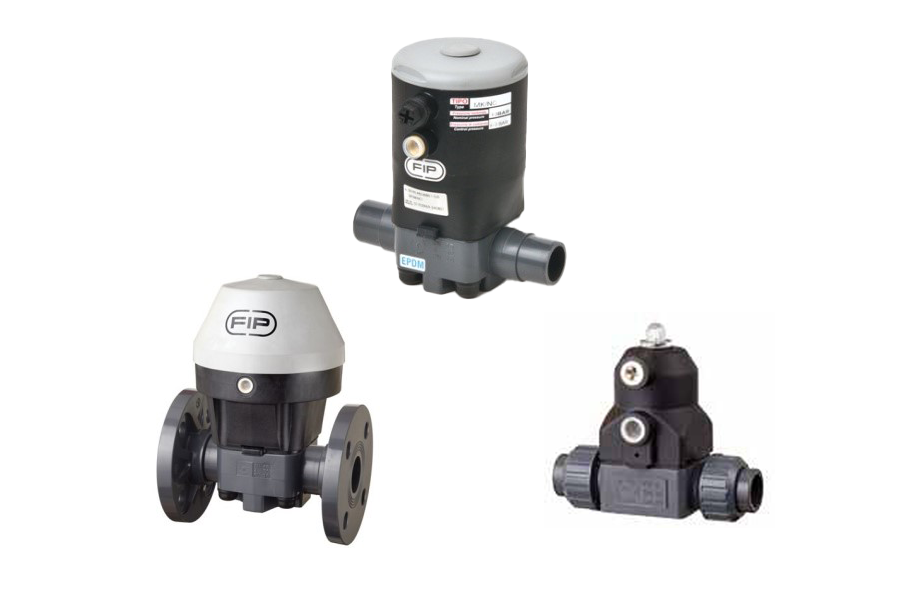

Disponemos de diferentes modelos de válvulas de membrana con actuador neumático a pistón o a membrana Modelo DK, modelo DKM, modelo VM, modelo CM (compacto), modelo DKP y modelo DKD de acción directa. El actuador puede ser NC normalmente cerrado simple efecto; NO-DE normalmente abierto-doble efecto para válvulas de diámetro 20 DN15 a 63 DN50 (excepto modelo CM); NO normalmente abierto para diámetros 75÷110 (DN65÷DN100) y DE doble efecto para diámetros 75÷110 (DN65÷DN100).

Disponibles las versiones encolar macho, encolar hembra con enlaces, roscar hembra con enlaces o con bridas, tanto DIN como ANSI 150. Las membranas están disponibles en diferentes materiales: EPDM, PTFE o FPM.

La ventaja de la válvula de diafragma en comparación con otros sistemas es la simplicidad de funcionamiento, junto con su diseño compacto. Puede ser instalada en cualquier posición y puede ser utilizado con fluidos líquidos o gaseosos; además es particularmente adecuada para fluidos con impurezas abrasivas. Con este tipo de válvula se minimiza el riesgo de golpe de ariete. El sistema de sellado innovador CDSA (Circular Diaphragm Sealing Area) utilizado hasta DN50, ofrece también las siguientes ventajas: distribución de la presión uniforme; disparador de la membrana sellado; disminución de hasta un 20% más de par apriete de los tornillos que fijan el cuerpo de válvula al actuador; menos estrés mecánico para todos componentes de la válvula (actuador, cuerpo y membrana); facilidad de limpieza de las zonas interiores de la válvula.

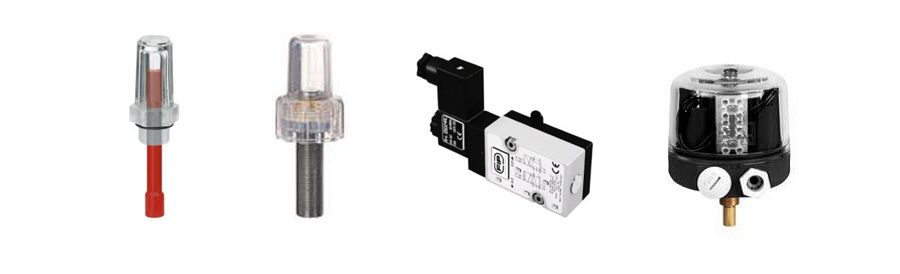

Disponemos de diferentes accesorios para nuestras válvulas de membrana actuadas neumáticamente como: indicadores de posición, limitadores de carrera, electroválvulas, cajas finales de carrera (electromecánicos, inductivos), posicionadores, etc.

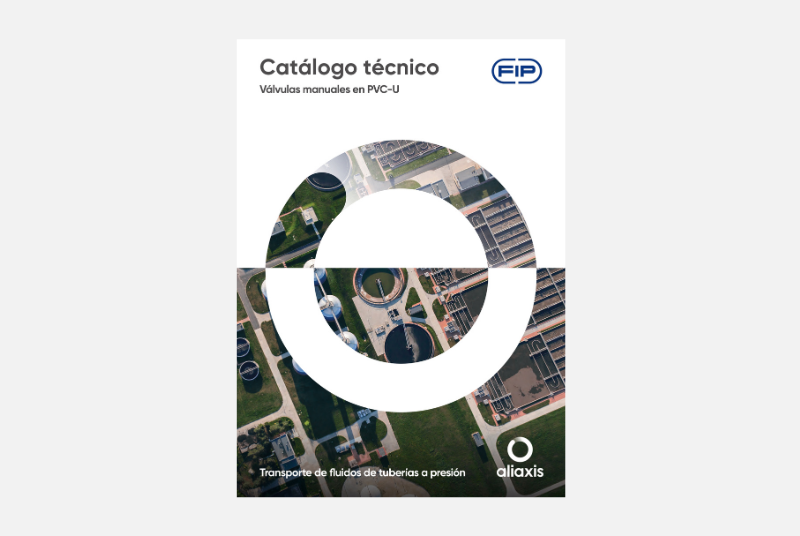

Válvulas Manuales

En PVC-U

Amplia gama de válvulas de diferentes tipos (bola, 3 vías, mariposa, membrana,…)
para un sinfín de aplicaciones que cubren las necesidades más exigentes.

Gama dimensional:

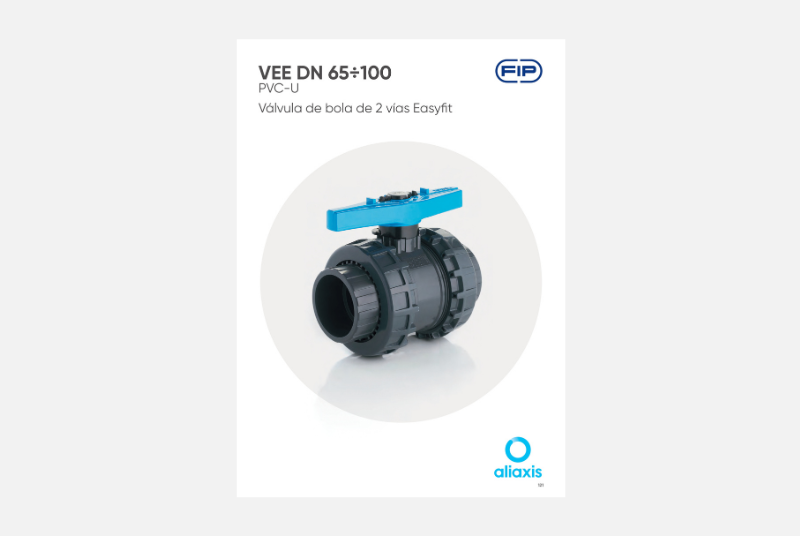

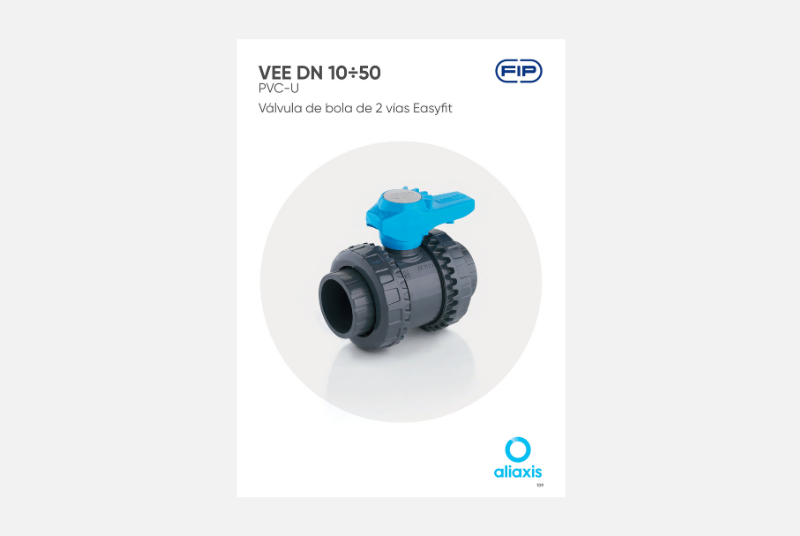

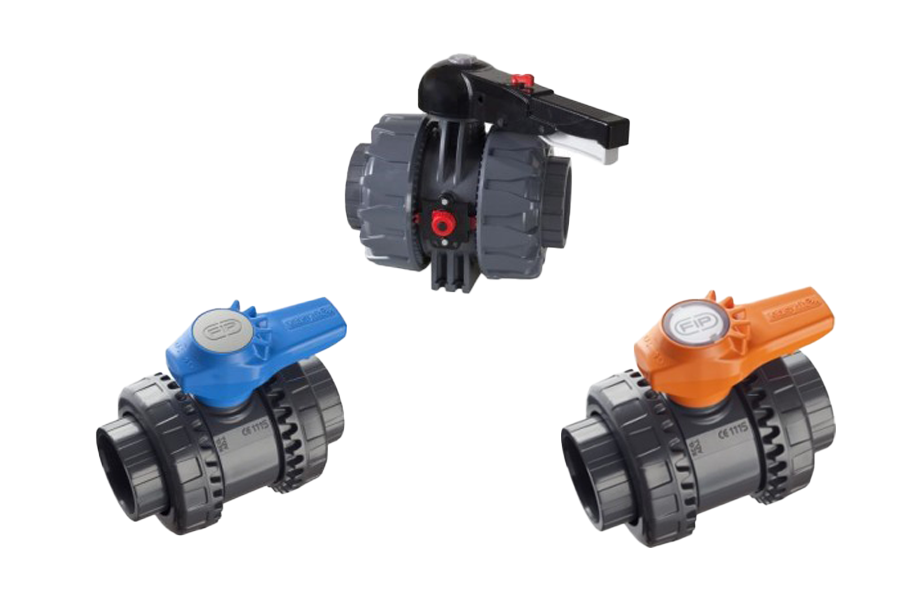

Modelo VEE: desde diámetro ø 16 mm a 110 mm para encolar, y para el material roscado desde R 3/8” a R 4”.

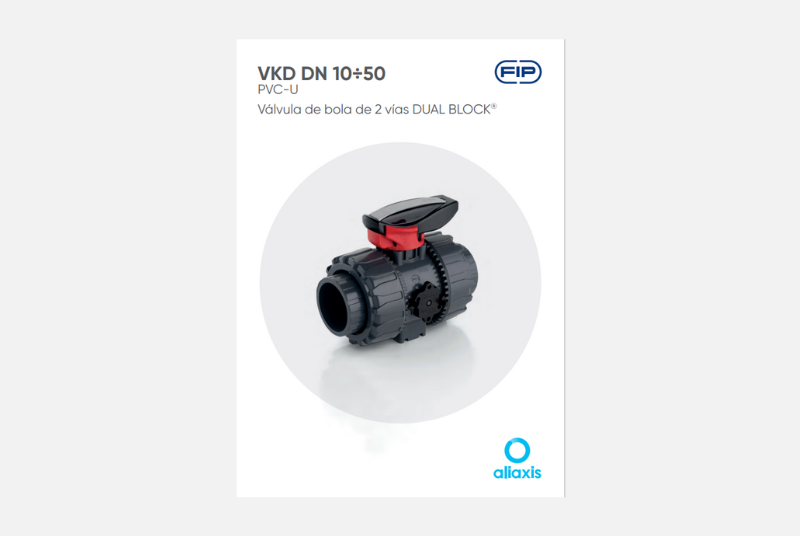

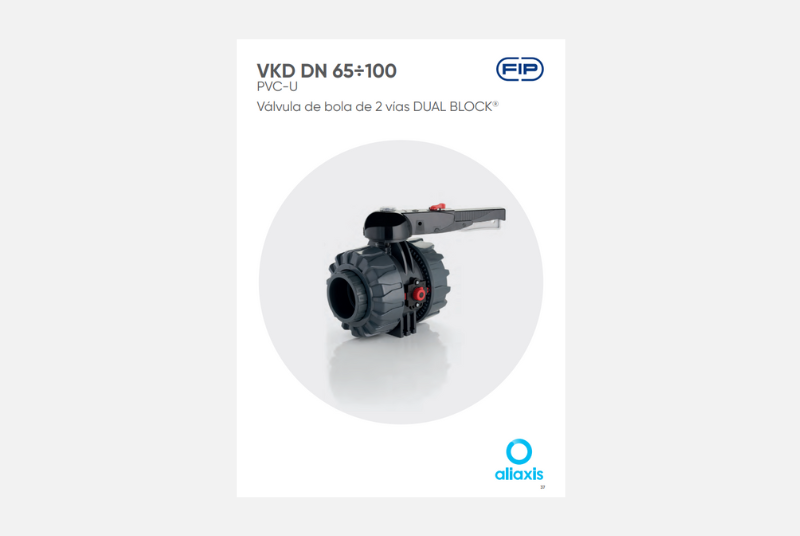

Modelo VKD: desde diámetro ø 16 mm a 110 mm para encolar, y para el material roscado desde R 3/8” a R 4”. También con bridas norma DIN y norma ANSI 150 libras.

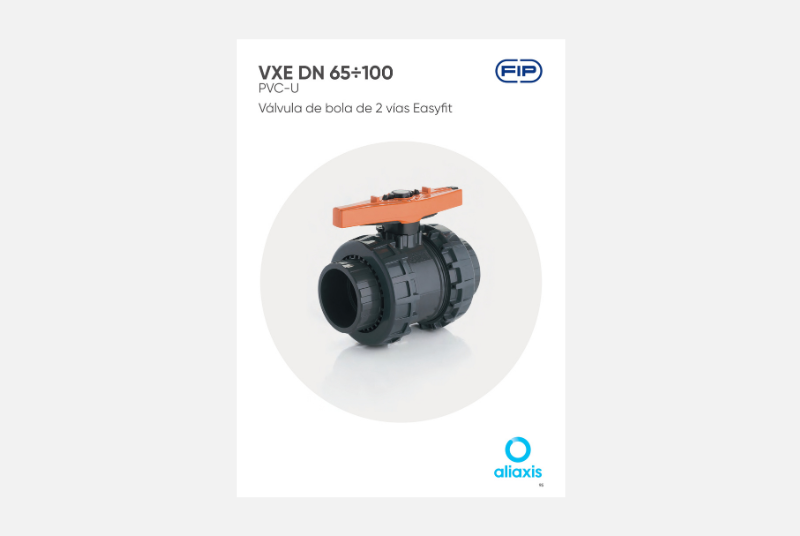

Modelo VXE desde ø 16 mm a 110 mm para encolar y para roscar de R 3/8” a 4”.

Resistencia a presión de ejercicio a 16 bar a 20º C (agua).

Fácil desmontaje radial del cuerpo que permite un cambio rápido de las juntas de goma y de las otras guarniciones de la esfera sin utilizar ninguna herramienta, ayudándose de la maneta. Diseño compacto.

Posibilidad de desenroscar la válvula del tubo en posición de cerrado sin que la presión desmonte la parte interna de la válvula. Nuevo sistema de puntos de estanqueidad.

El modelo VKD tiene nuevo sistema de puntos de estanqueidad (ø 16÷63 mm). Posibilidad de micro-registrar con sistema de blocaje del eje. La versión de ø 16 a ø 90 lleva incorporado un sistema de esfera flotante. La versión de ø 110 se caracteriza por una maniobra limitada gracias al sistema de esfera fija. Disponible el modelo VKD, bajo pedido, versión “libre de silicona”.

Maneta ergonómica bi-posicional con función de llave de registro de la estanqueidad.

Disponible bajo pedido con manguito conexión CVDE en PE100 para electrofusión o para soldadura a testa.

El PVC-U puede transportar agua potable y otras sustancias alimenticias según las leyes vigentes.

Juntas tóricas en EPDM y asientos de PE modelo VEE. Juntas tóricas en EPDM y/o FPM y asientos de teflón (PTFE) en el modelo VXE. Juntas tóricas en EPDM y/o FPM y asientos en teflón (PTFE) en el modelo VKD.

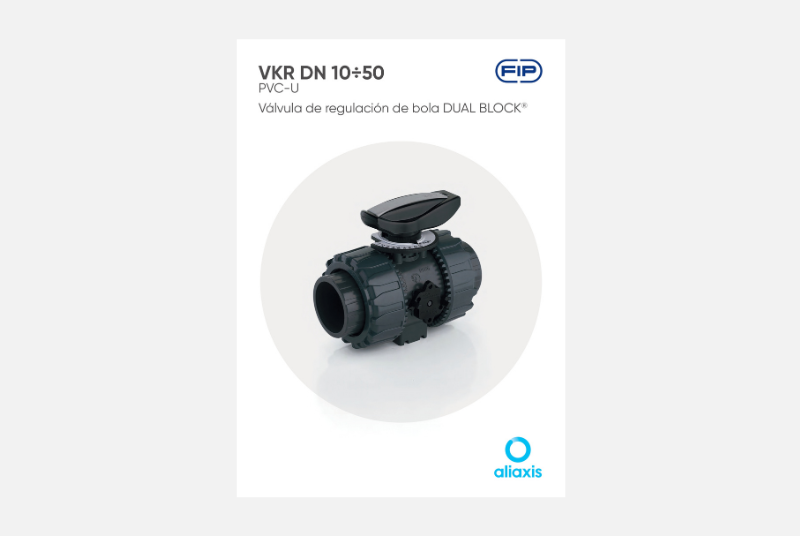

Nuevo modelo de válvula de bola de regulación VKR. Con un diseño de bola patentado permite la regulación del caudal con indicación de grados de apertura de la bola. Juntas tóricas en EPDM y/o FPM y asientos en teflón (PTFE).

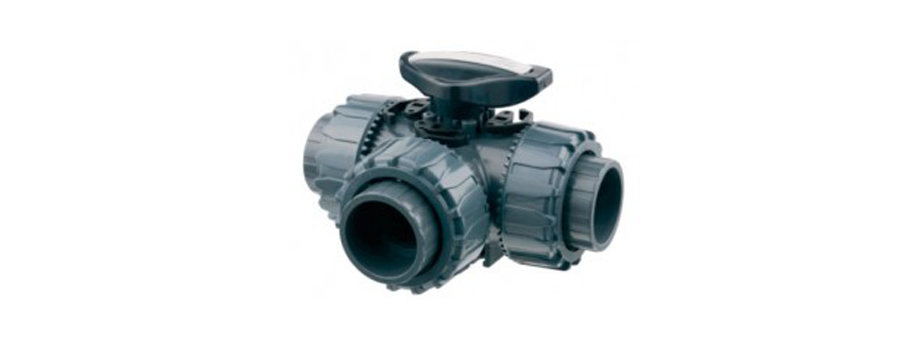

Modelo TKD. Resistencia a presión de ejercicio a 16 bar a 20º C (agua). Desde ø 16 mm a 63 mm para encolar y para roscar de R 3/8” a 2”. Con bolas de paso en T (3 orificios) o con bolas de paso en L (2 orificios). Juntas en EPDM o FPM y asientos de teflón (PTFE).

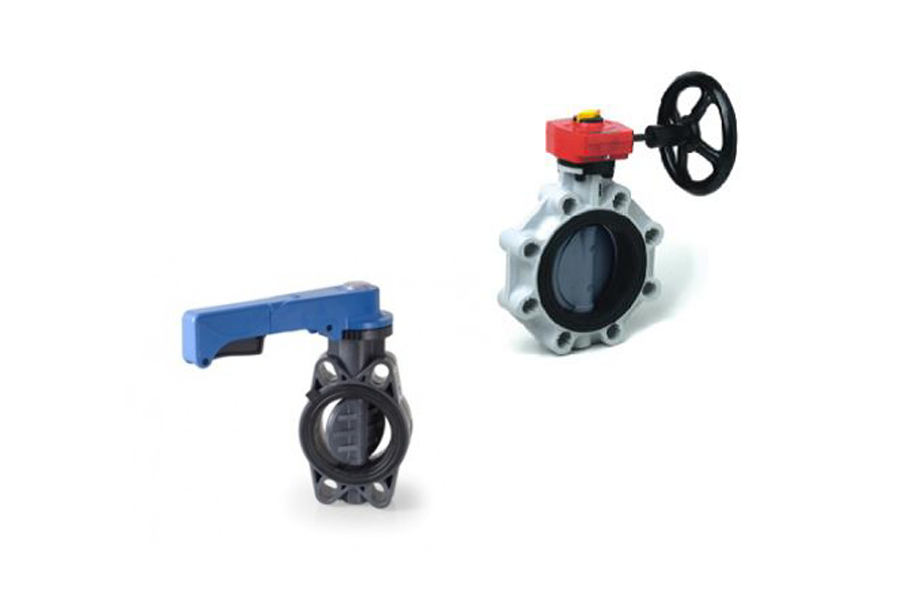

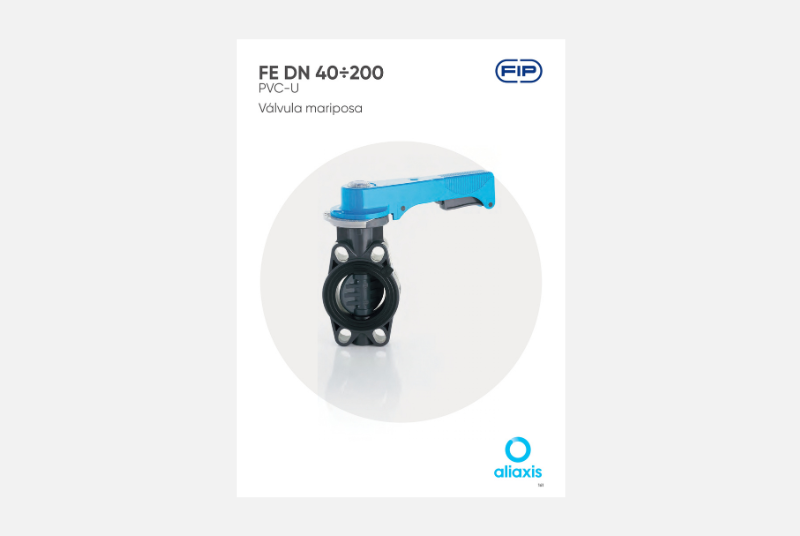

Modelo FE. Material del cuerpo y disco PVC-U. Gama dimensional ø 50 mm (DN40) a ø 225 mm (DN200). Resistencia a presión de ejercicio a 16 bar a 20º C (agua) para ø 50÷63 mm y 10 bar a 20º C (agua) para ø 75÷225 mm. Accionamiento por maneta o volante reductor. Eje en acero cincado y juntas en EPDM o FPM. Agujeros ovalados que permiten la conexión de diferentes normas de bridas (DIN y ANSI 150 libras). Posibilidad de suministrar la válvula ya completa, con bridas, portabridas y tornillería.

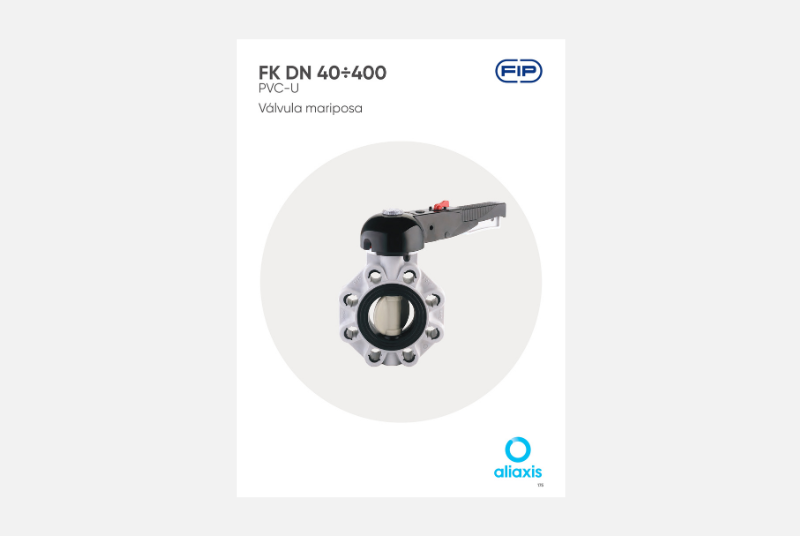

Modelo FK. Material del cuerpo PP-GR y disco en PVC-U intercambiable con otros materiales (PP-H, C-PVC, ABS y PVDF). Gama dimensional ø 50 mm (DN40) a ø 400 (DN400).

Accionamiento por maneta, volante reductor o a eje libre para su motorización. Eje en acero inox y juntas en EPDM o FPM. Agujeros ovalados que permiten la conexión de diferentes normas de bridas (DIN y ANSI 150 libras). Posibilidad de suministrar la válvula ya completa, con bridas, portabridas y tornillería.

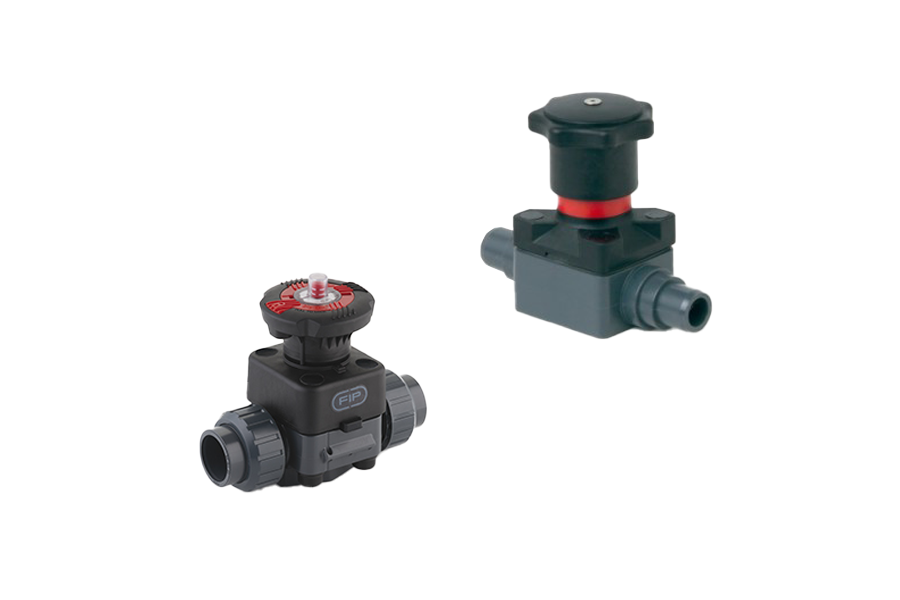

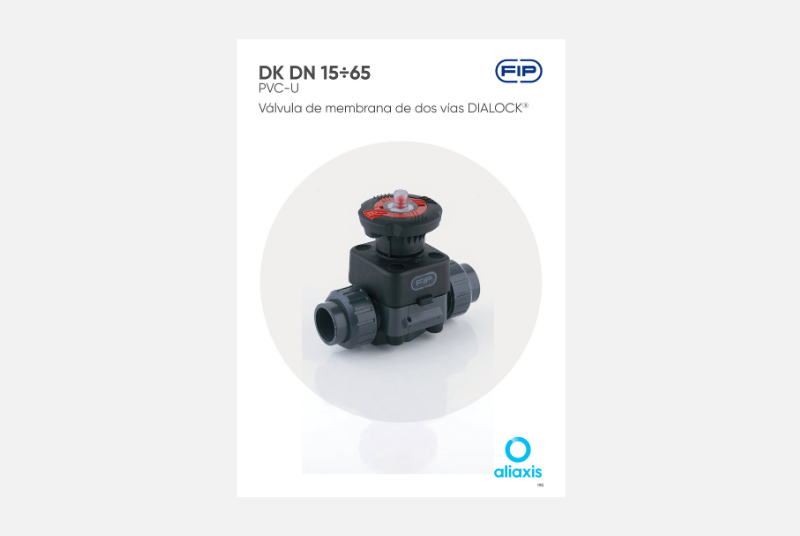

Modelo DK. Material del cuerpo PVC-U y membranas en EPDM, FKM-FPM o teflón (PTFE). Resistencia a presión de ejercicio a 10 bar a 20º C. Desde ø 20 mm (DN15) a 75 mm (DN65). Sistema de conexión encolado spigot (20÷75 mm) o con enlaces en los extremos (20÷63 mm). Sistema de conexión roscado con enlaces en los extremos (1/2”÷2”). Disponibles también en todos los diámetros con bridas DIN o bridas ANSI 150 libras.

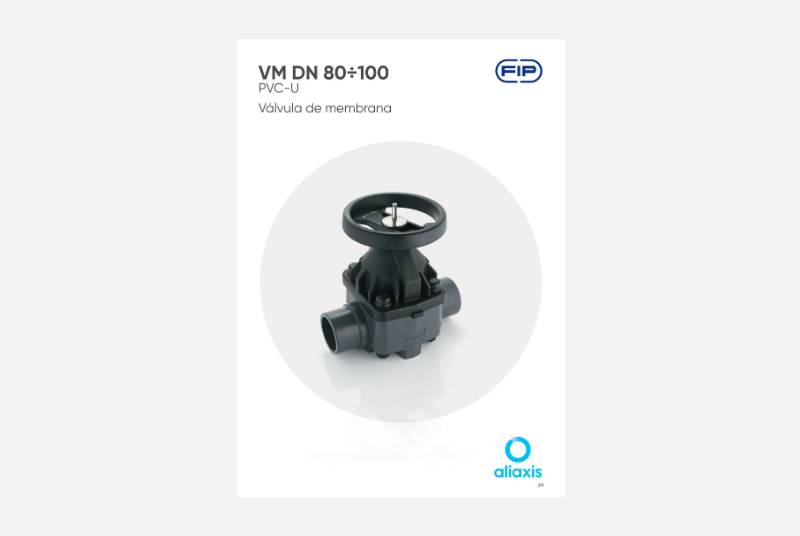

Modelo VM. Material del cuerpo PVC-U y membranas en EPDM, FPM o teflón (PTFE). Resistencia a presión de ejercicio a 10 bar a 20º C. Desde ø 90 mm (DN80) a 110 mm (DN100). Sistema de conexión encolado spigot (90÷110 mm). Disponibles también en todos los diámetros con bridas DIN o bridas ANSI 150 libras

El volante de esta válvula de membrana se mantiene siempre en la misma altura durante la rotación. La prolongación del eje indica la posición de la válvula (indicador visual de posición)

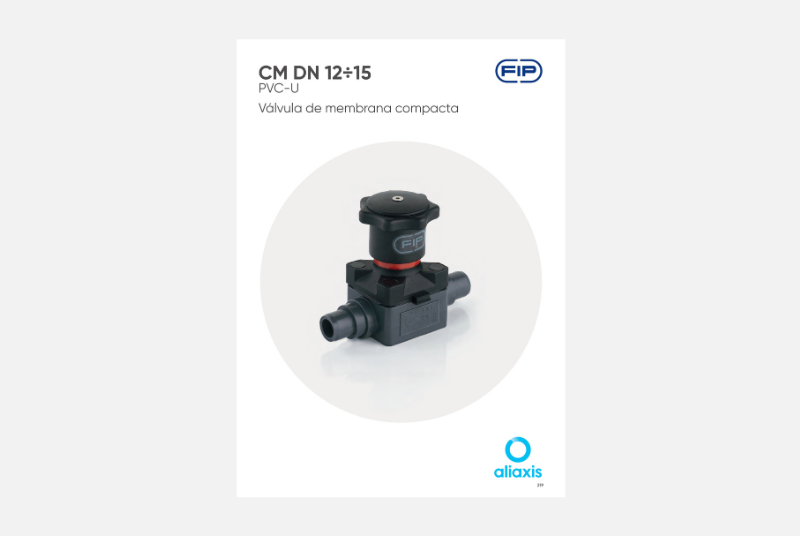

Modelo CM. Diseño extremadamente compacto para espacios reducidos. Material del cuerpo PVC-U y membranas en EPDM, FPM o teflón (PTFE). Resistencia a presión de ejercicio a 6 bar a 20º C. Diferentes opciones de conexión: encolar macho y hembra y rosca hembra (con y sin enlaces en los extremos).

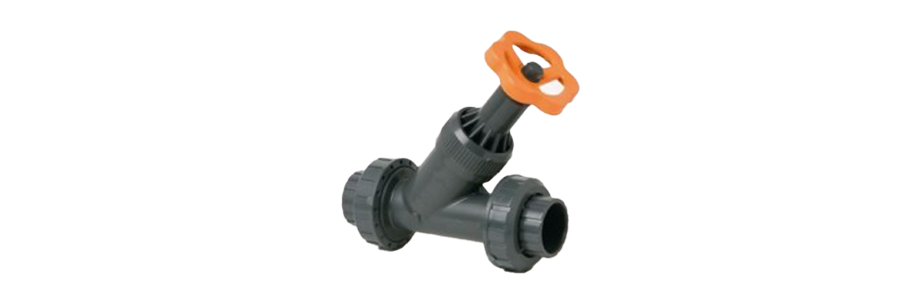

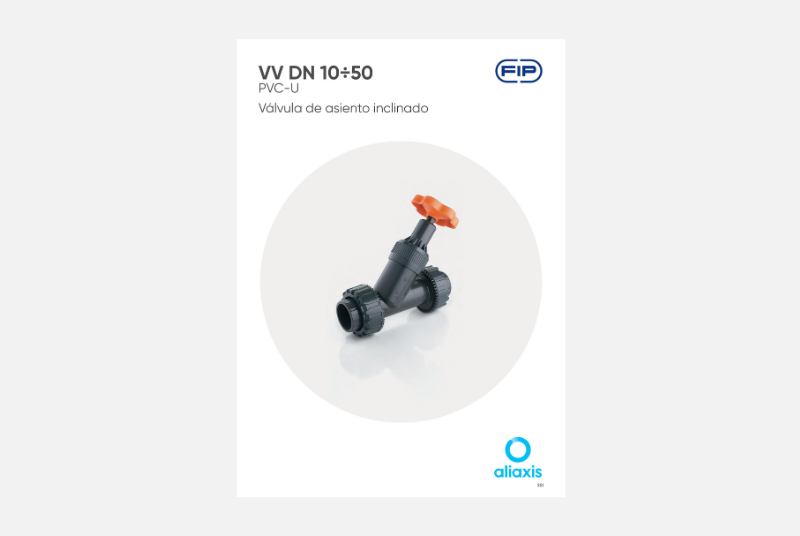

Modelo VV. La válvula de asiento inclinado es una válvula de control y cierre que permite, mediante el volante de actuación manual, la fina regulación del paso de caudales. Gama dimensional de ø 16 mm (DN10) a ø 110 mm (DN100), con enlaces en los extremos hasta ø 63 mm. Resistencia a presión de ejercicio a 16 bar a 20º C (agua). Se puede instalar en cualquier posición.

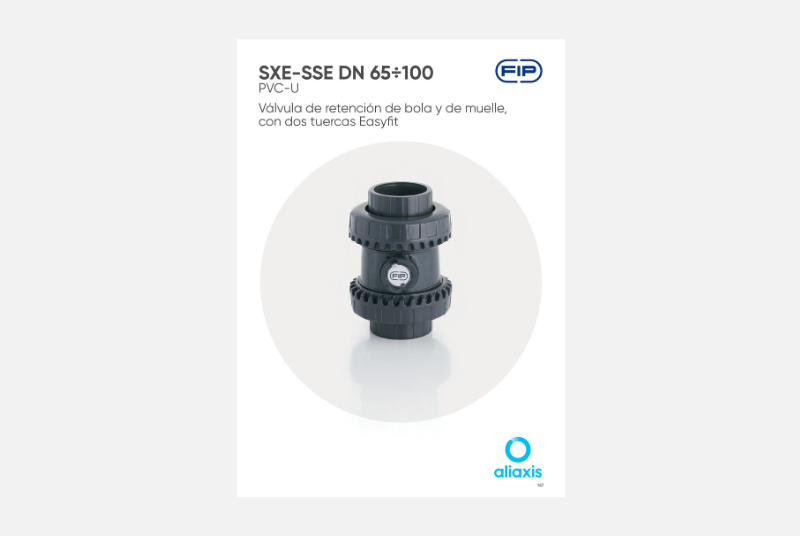

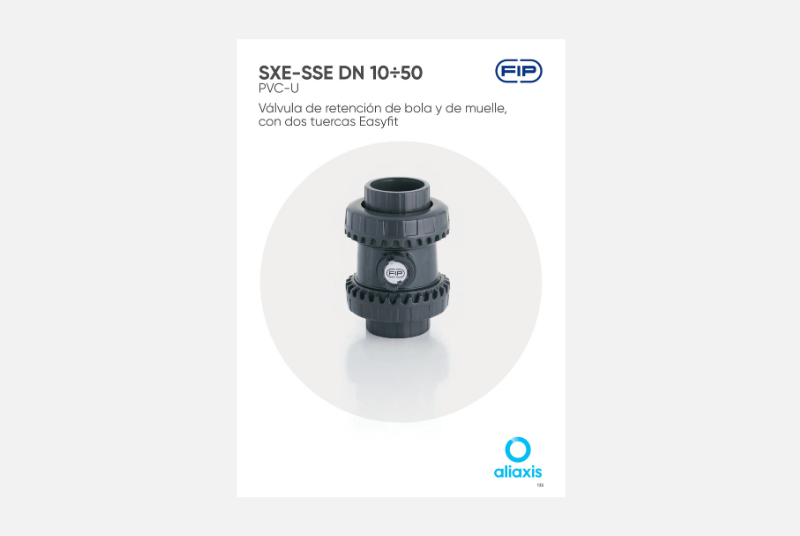

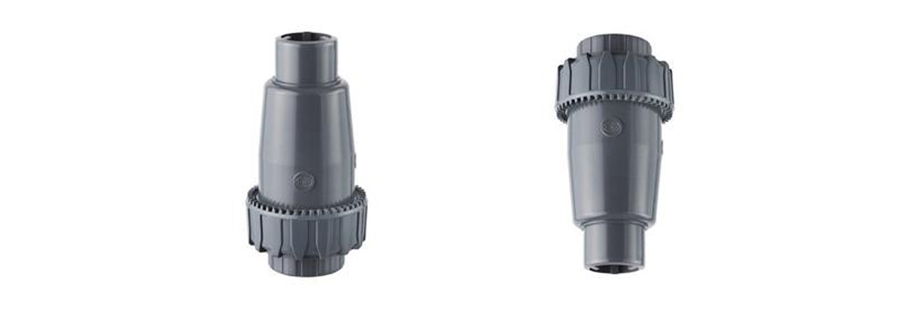

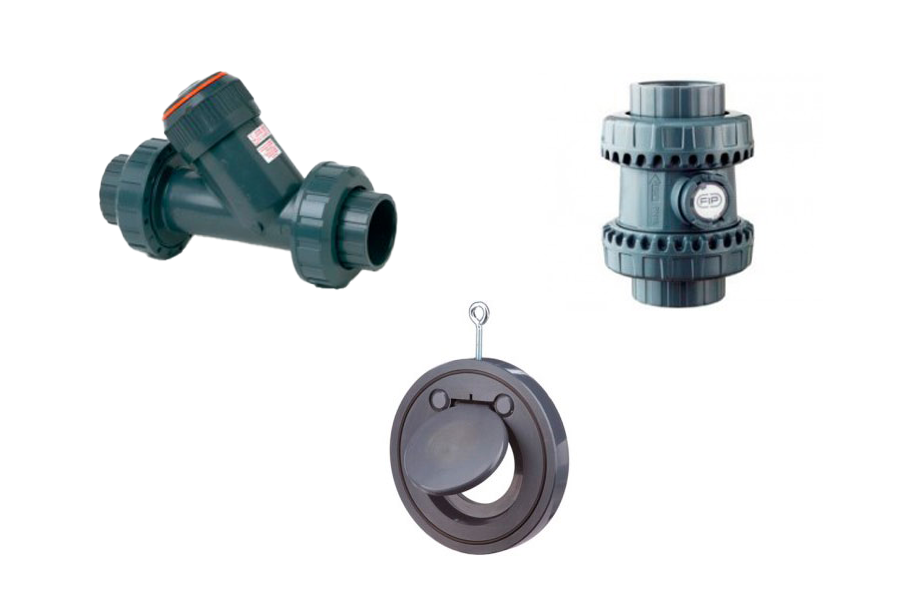

Modelo SXE. Válvula de retención de bola. Gama dimensional de ø 16 mm (DN10) a ø 110 mm (DN100). Resistencia a presión de ejercicio a 16 bar a 20º C (agua). Juntas en EPDM o FPM. Sistema de conexión encolado (20÷110 mm) o rosca hembra (3/8”÷4”).

Modelo SSE. Válvula de retención con muelle. Gama dimensional de ø 16 mm (DN10) a ø 110 mm (DN100). Resistencia a presión de ejercicio a 16 bar a 20º C (agua). Juntas en EPDM o FPM. Sistema de conexión encolado (20÷110 mm) o rosca hembra (3/8”÷4”). Disponemos de diferentes calidades del muelle. Inox 316, Hastelloy o Inox recubierto de teflón (PTFE).

Modelo VR. Válvula de retención inclinada de pistón. Gama dimensional de ø 16 mm (DN10) a ø 110 mm (DN100). Juntas en EPDM o FPM. Sistema de conexión encolado (20÷110 mm) o rosca hembra (3/8”÷4”), con enlaces en los extremos hasta ø 63-2”.

Modelo FR. Válvula de retención de clapeta para montaje entre bridas. Gama dimensional de ø 40 mm (DN32) a ø 315 mm (DN300). Juntas en EPDM o FPM y posibilidad de suministrar con resorte. Resistencia a presión de ejercicio a 10 bar a 20º C (agua). Posibilidad de suministrar la válvula ya completa, con bridas, portabridas y tornillería.

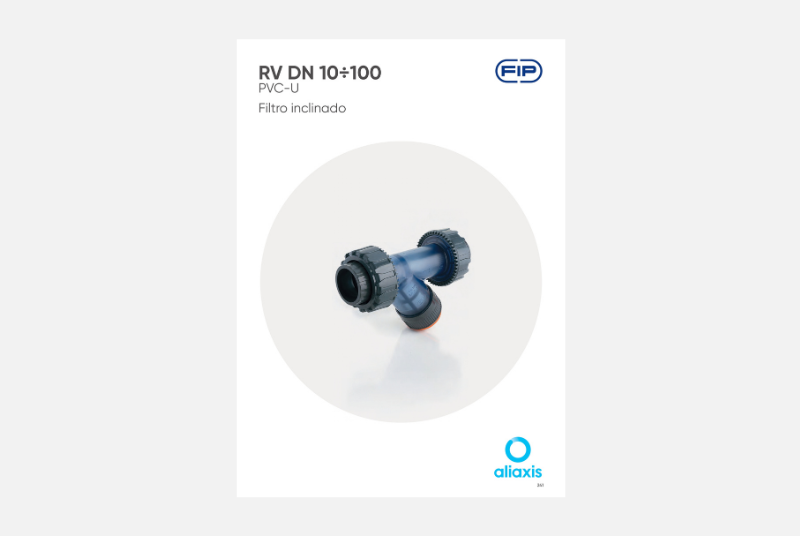

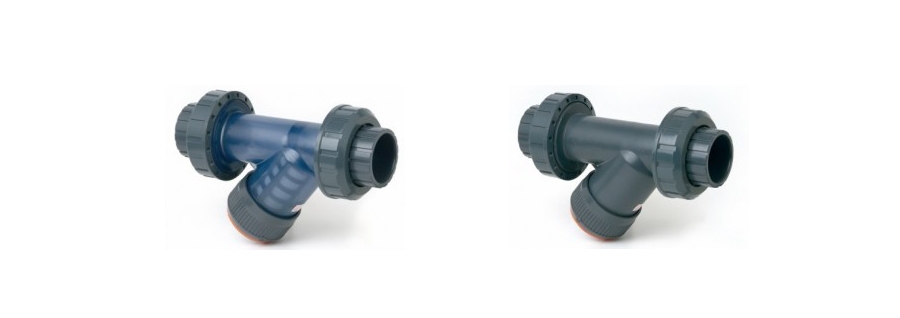

Modelo RV. Filtros inclinados en PVC-U y en PVC TRANSPARENTE. Gama dimensional de ø 16 mm (DN10) a ø 110 mm (DN100). Juntas en EPDM o FPM. Sistema de conexión encolado (20÷110 mm) o rosca hembra (3/8”÷4”), con enlaces en los extremos hasta ø 63-2”. Posibilidad de suministrar, como recambio, mallas con diferentes pasos de luz.

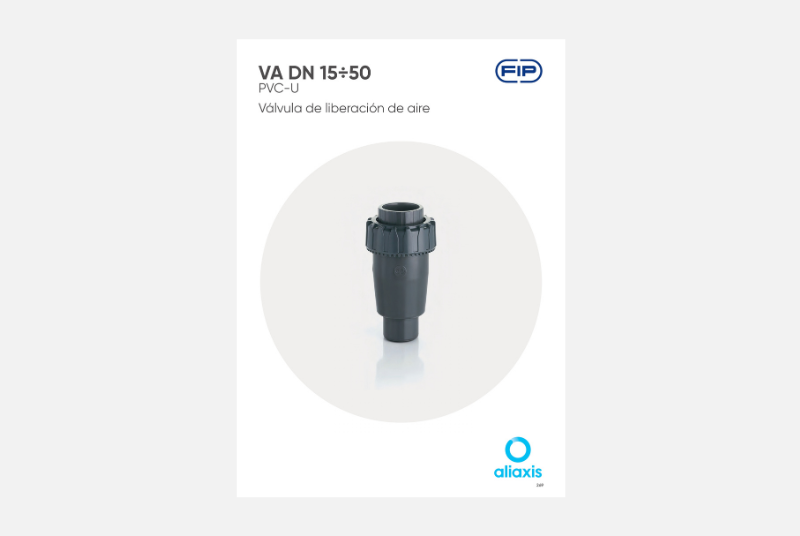

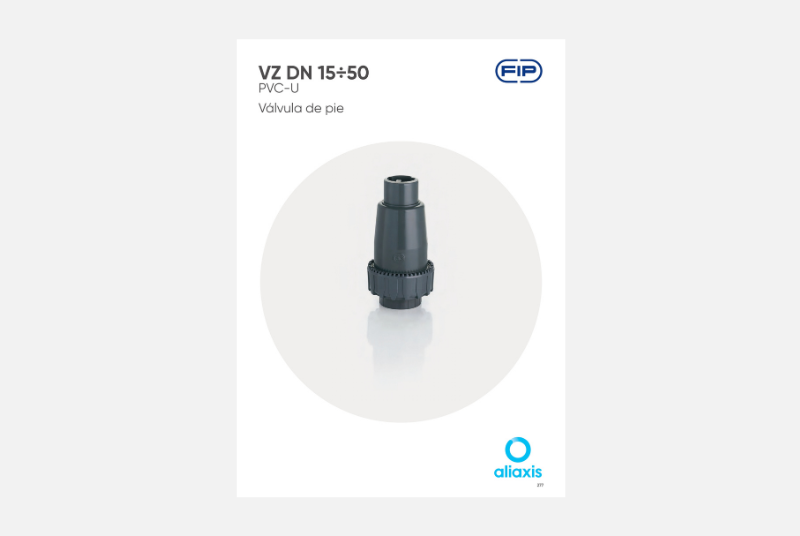

Modelo VZ – Modelo VA. Resistencia a presión de ejercicio a 16 bar a 20º C (agua). Desde ø 16 mm a 63 mm para encolar. Estas válvulas se suministran con los manguitos para hacer la válvula roscada por los dos extremos. Juntas en EPDM.
