SA UNI
Toma simple SA-UNI

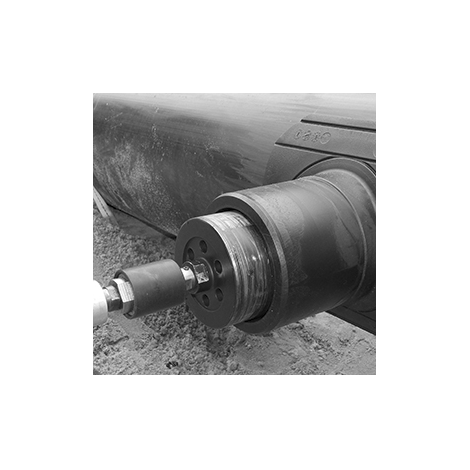

Para la integración de una línea de ramificación en tuberías PE, sin presión o con presión de funcionamiento. Accesorio compacto fabricado con HDPE. Abrazadera con resistencias al descubierto para una transferencia de calor óptima. Derivación externa para el procesamiento con manguitos FRIALEN MB o UB. Adecuado para todos los diámetros de tubería en el rango determinado.
Montaje con la unidad de sujeción UNITOP (consulte la gama de productos FRIATOOLS, n.º de referencia 613385).
Tomas de servicio sin carga con el kit de tomas FRIATOOLS FWAB XL (consulte la gama de productos FRIATOOLS).

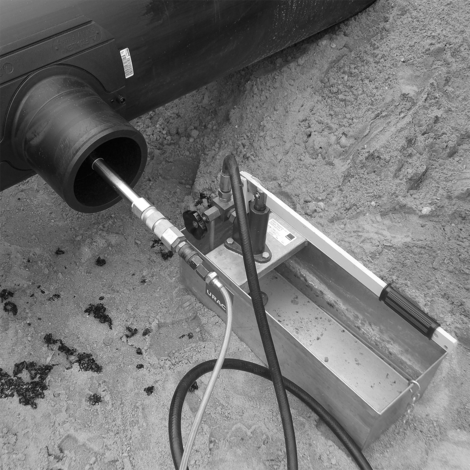

La prueba de presión de la fusión de los soportes se puede realizar antes de colocar las tomas, a través de la boquilla de presión integrada y el adaptador de prueba de presión FWDPA (consulte la gama de productos FRIATOOLS, n.º de referencia 613596).
Para las tomas en carga, póngase en contacto con nuestro servicio de atención al cliente en el +49 621 486-2325.
PE 100 SDR 11
Presión de trabajo máxima 16 bar (agua)/10 bar (gas)
| Referencia | d1 | d2 | Uds. de embalaje | Uds. por palet | L | t | B1 | Peso | product.detail.attribute.d1 | product.detail.attribute.anbarm |
|---|---|---|---|---|---|---|---|---|---|---|
| 616553 | 250-280 | 90 | 5 | 40 | 130 | 79 | 260 | 1,420 | 250-280 | 65 |
| 616554 | 250-280 | 110 | 5 | 40 | 140 | 82 | 260 | 1,590 | 250-280 | 84 |
| 616555 | 250-280 | 125 | 5 | 40 | 146 | 87 | 260 | 1,760 | 250-280 | 95 |
| 616556 | 250-280 | 160 | 5 | 40 | 158 | 98 | 260 | 2,210 | 250-280 | 123 |
| 616557 | 315-400 | 90 | 5 | 40 | 130 | 79 | 280 | 1,430 | 315-400 | 65 |
| 616558 | 315-400 | 110 | 5 | 40 | 140 | 82 | 280 | 1,600 | 315-400 | 84 |
| 616559 | 315-400 | 125 | 5 | 40 | 146 | 87 | 280 | 1,750 | 315-400 | 95 |
| 616560 | 315-400 | 160 | 5 | 40 | 158 | 98 | 280 | 2,220 | 315-400 | 123 |
| 616561 | 450-900 | 90 | 5 | 40 | 130 | 79 | 307 | 1,390 | 450-900 | 65 |
| 616562 | 450-900 | 110 | 5 | 40 | 140 | 82 | 307 | 1,550 | 450-900 | 84 |
| 616563 | 450-900 | 125 | 5 | 40 | 146 | 87 | 307 | 1,710 | 450-900 | 95 |
| 616564 | 450-900 | 160 | 5 | 40 | 158 | 98 | 307 | 2,160 | 450-900 | 123 |
| 617224 | 315-355 | 225 | 5 | 40 | 226 | 164 | 363 | 2,210 | 315-355 | 172 |
| 617225 | 315-355 | 250 | 5 | 40 | 226 | 164 | 363 | 2,210 | 315-355 | 187 |
| 617226 | 400-450 | 225 | 5 | 40 | 226 | 164 | 403 | 2,210 | 400-450 | 172 |
| 617227 | 400-450 | 250 | 5 | 40 | 226 | 164 | 403 | 2,210 | 400-450 | 187 |
| 617228 | 500-560 | 225 | 5 | 40 | 226 | 164 | 429 | 2,210 | 500-560 | 172 |
| 617229 | 500-560 | 250 | 5 | 40 | 226 | 164 | 429 | 2,210 | 500-560 | 187 |
| 617230 | 710-900 | 225 | 5 | 40 | 226 | 164 | 444 | 2,210 | 710-900 | 172 |
| 617231 | 710-900 | 250 | 5 | 40 | 226 | 164 | 444 | 2,210 | 710-900 | 187 |
| 617232 | 1000-1200 | 225 | 5 | 40 | 226 | 164 | 450 | 2,210 | 1000-1200 | 172 |
| 617233 | 1000-1200 | 250 | 5 | 40 | 226 | 164 | 450 | 2,210 | 1000-1200 | 187 |
También es apto para todas las medidas especiales para métodos relining. Para tamaños intermedios en el rango de diámetro d 280 - < d 315, utilice SA-UNI d 250 - 280.
Los accesorios de seguridad FRIALEN se pueden fusionar en tuberías SDR 11 - SDR 26. Otras etapas SDR por encargo. Compruebe la marca directamente en el producto, es obligatorio.
