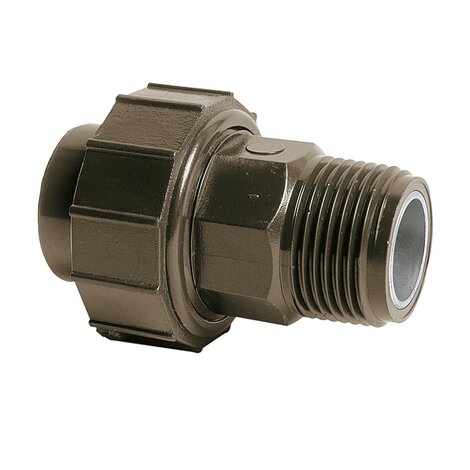

H3F/P - H3F/PB - Enlace tres piezas CPVC
H3F/P - H3F/PB - Enlace 3 piezasH Encolar / M Roscar
Los enlaces de 3 piezas H3F/P son Hembra encolar y rosca Macho.- Los H3F/P pueden ser roscados a piezas de CPVC y metálicas (latón, fundición, acero inoxidable...)- Para el montaje de los H3F/P, utilizar cinta de teflón (PTFE ) nunca stopa. Se puede utilizar también una pasta de estanqueidad compatible con el CPVC.- La rosca es cónica.
| Referencia | Características | Unidades por caja | Medida | A | D | E | F | product.detail.attribute.fieldK | L | Z | product.detail.attribute.z1 | product.detail.attribute.a1 | product.detail.attribute.f1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 081225 | H3F/PB | 20 | 16-1/2" | 36 | 16 | 15.5 | 1/2” | 13 | 58.5 | 19 | 15 | 3/4” | 15 |
| 081226 | H3F/P | 20 | 20-1/2" | 44 | 20 | 17.5 | 1/2” | 43 | 60.5 | 22 | 13 | 1” | 15 |
| 081227 | H3F/PB | 20 | 20-3/4" | 44 | 20 | 17.5 | 3/4” | 49 | 66.5 | 22 | 17 | 1” | 16.5 |
| 081228 | H3F/P | 20 | 25-3/4" | 56 | 25 | 19.5 | 3/4” | 52 | 71.5 | 25 | 18.5 | 1”1/4 | 16.5 |
| 081229 | H3F/PB | 20 | 25-1" | 56 | 25 | 19.5 | 1” | 56 | 75.5 | 25 | 20 | 1”1/4 | 19 |
