EFL
Bridas frontales (accesorios de derivación)

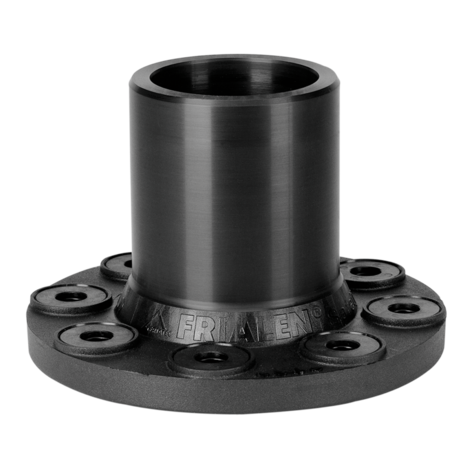

Adaptador de brida y brida como pieza fabricada de serie. Inserción metálica en la brida para evitar deslizamientos. Derivación para usar con manguitos FRIALEN MB o UB. Se recomienda el uso de juntas de elastómeros reforzadas con acero. Compruebe los pares de torsión de los tornillos recomendados por el fabricante de la junta.
Se requieren arandelas adicionales.
PE 100 SDR 11
Presión de trabajo máxima 16 bar (agua)/10 bar (gas)

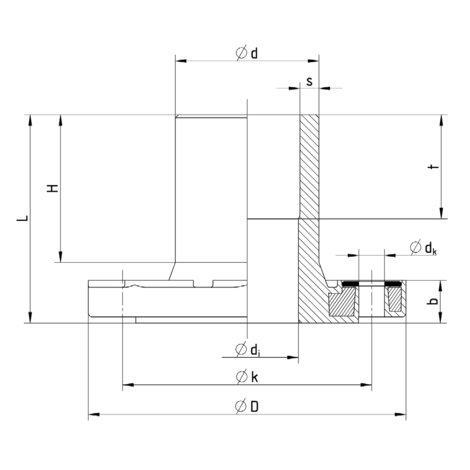

| Referencia | d | Uds. de embalaje | Uds. por palet | D | L | t | s | Peso | b | product.detail.attribute.dkSmall | product.detail.attribute.diSmall |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 615417 | 63 | 5 | 250 | 169 | 105 | 53 | 5,8 | 1,510 | 23 | 17 | 51 |
| 615418 | 90 | 5 | 160 | 204 | 130 | 71 | 8,2 | 2,550 | 25 | 17 | 72 |
| 615419 | 110 | 3 | 96 | 224 | 150 | 83 | 10 | 3,310 | 27 | 17 | 87 |
| 615605 | 125 | 2 | 64 | 224 | 160 | 85 | 11,4 | 3,280 | 30 | 17 | 101 |
| 615421 | 160 | 2 | 36 | 288 | 190 | 120 | 14,6 | 5,950 | 29 | 21 | 127 |
| 615927 | 180 | 2 | 36 | 288 | 200 | 120 | 16,4 | 6,660 | 31 | 21 | 123 |
| 615607 | 225 | 1 | 27 | 343 | 225 | 120 | 20,4 | 9,150 | 31 | 21 | 180 |
1 Orificio para brida en PN 10
